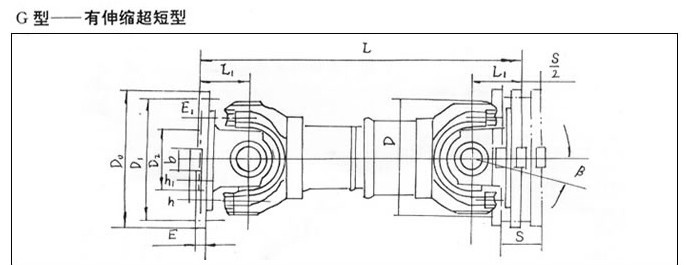

SWP-G型有伸縮超短型萬向聯軸器基本參數和主要尺寸
|
型號
|
回轉
直徑 D |
公稱轉矩
Tn /N.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
尺寸
|
傳動慣量 I
|
質量 G
|
|
|
L
|
L1
|
kg·m2
|
kg
|
|||||
|
SWP225G
|
225
|
18
|
8
|
≤5
|
435
|
68
|
0.331
|
60
|
|
SWP250G
|
250
|
25
|
11.2
|
≤5
|
515
|
80
|
0.624
|
97
|
|
SWP285G
|
285
|
35.5
|
16
|
≤5
|
565
|
90
|
1.182
|
120
|
|
SWP315G
|
315
|
50
|
25
|
≤5
|
620
|
100
|
2.290
|
170
|
|
SWP350G
|
350
|
71
|
35.5
|
≤5
|
715
|
108
|
3.793
|
256
|
聯軸器種類繁多，按照被聯接兩軸的相對位置和位置的變動情況，可以分為：①固定式聯軸器。主要用于兩軸要求嚴格對中并在工作中不發生相對位移的地方，結構一般較簡單，容易制造，且兩軸瞬時轉速相同，主要有凸緣聯軸器、套筒聯軸器、夾殼聯軸器等。②可移式聯軸器。主要用于兩軸有偏斜或在工作中有相對位移的地方，根據補償位移的方法又可分為剛性可移式聯軸器和彈性可移式聯軸器。剛性可移式聯軸器利用聯軸器工作零件間構成的動聯接具有某一方向或幾個方向的活動度來補償，如牙嵌聯軸器（允許軸向位移）、十字溝槽聯軸器（用來聯接平行位移或角位移很小的兩根軸）、萬向聯軸器（用于兩軸有較大偏斜角或在工作中有較大角位移的地方）、齒輪聯軸器（允許綜合位移）、鏈條聯軸器（允許有徑向位移）等.
